इकॉनॉमिकल फायबर लेझर ट्यूब कटिंग मशीन एका प्रोग्राम केलेल्या प्रक्रियेत ट्यूब कटिंग, होल कटिंग, स्लॉटिंग, कॉन्टूर कटिंग आणि एंड ट्रिमिंग करू शकते. हे धातूचे फर्निचर, फिटनेस उपकरणे, ऑटोमोटिव्ह घटक, कृषी यंत्रसामग्री, बांधकाम संरचना आणि सामान्य मेटल फॅब्रिकेशनसाठी योग्य आहे.
मशीन कॉन्फिगरेशन आणि कटिंग मूल्यांकनासाठी आम्हाला तुमचा ट्यूब आकार, सामग्री, जाडी, लांबी आणि रेखाचित्र पाठवा.

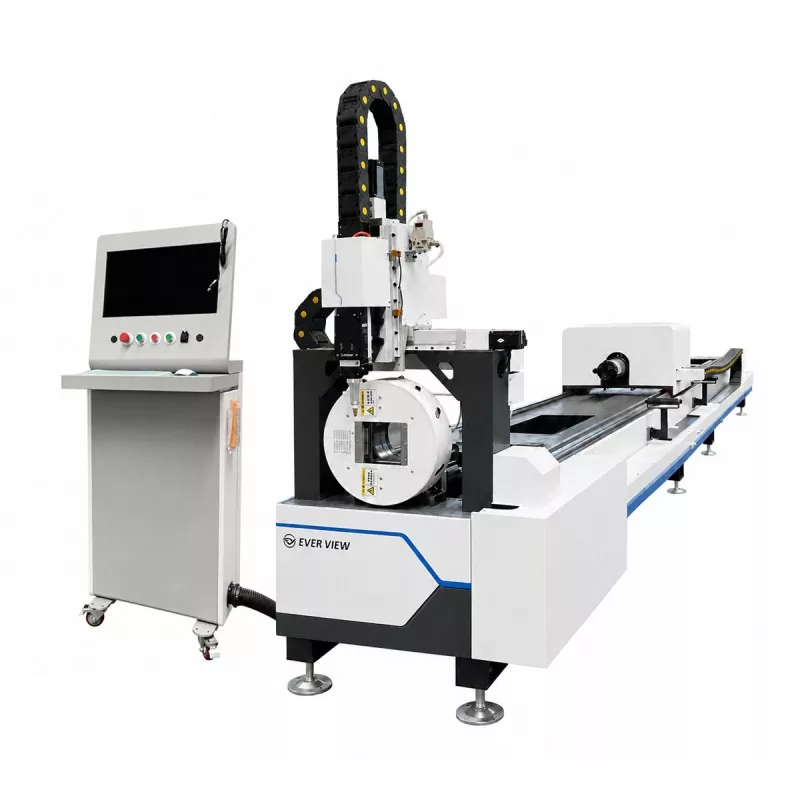

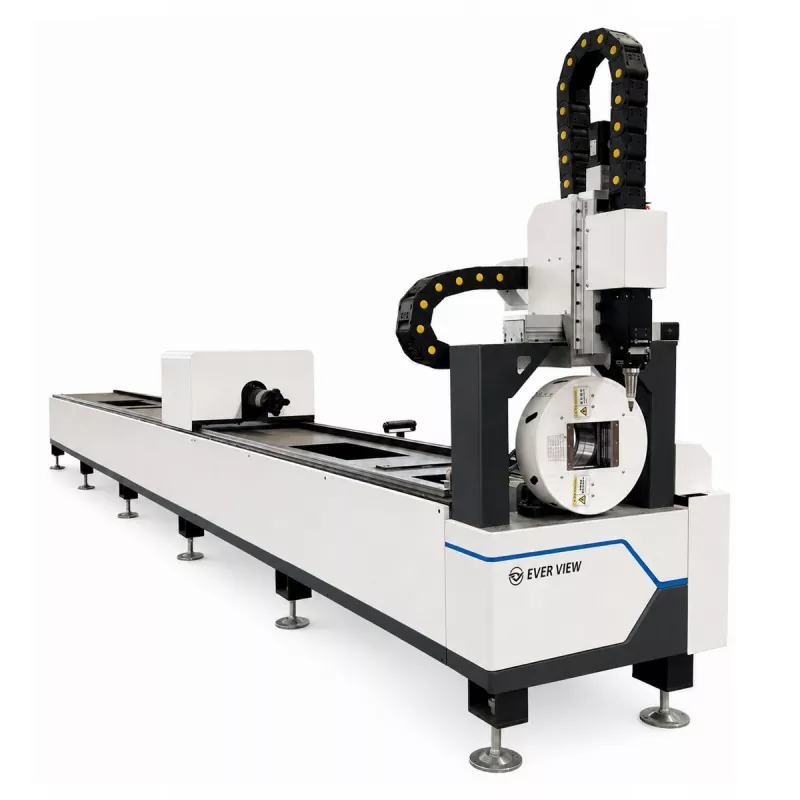

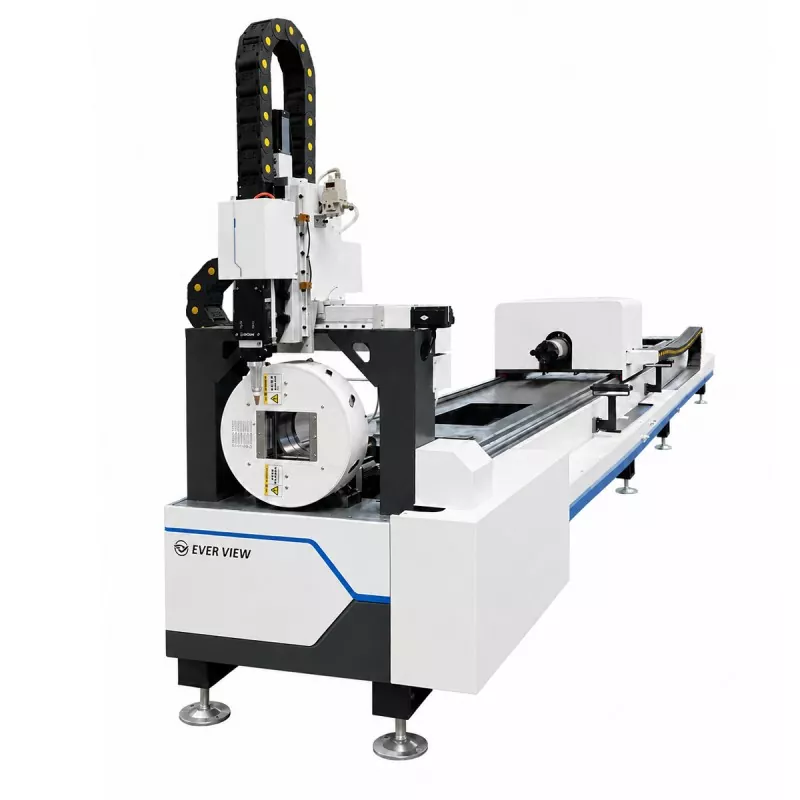

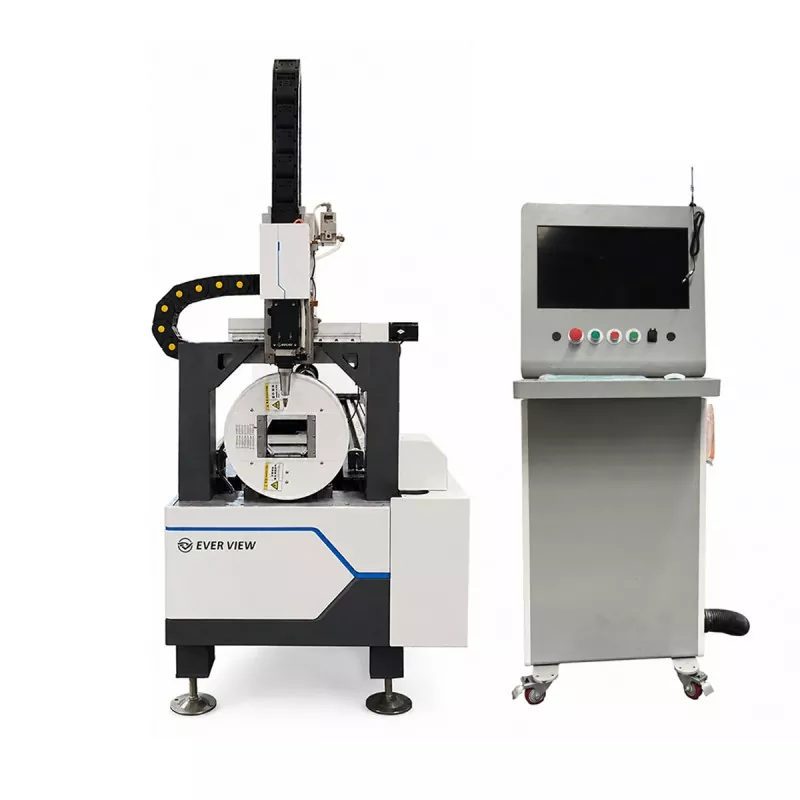

EVER VIEW इकॉनॉमिकल फायबर लेझर ट्यूब कटिंग मशीन अशा खरेदीदारांसाठी डिझाइन केले आहे ज्यांना सिस्टमच्या अनावश्यक जटिलतेशिवाय विश्वसनीय ट्यूब प्रक्रिया आवश्यक आहे. 3kW लेसर स्त्रोत कटिंग क्षमता, ऑपरेटिंग खर्च आणि अनुप्रयोग लवचिकता यांच्यात व्यावहारिक संतुलन प्रदान करतो.
संदर्भासाठी, योग्यरितीने कॉन्फिगर केलेली 3kW प्रणाली साधारणपणे कार्बन स्टील ट्यूबच्या भिंतींना अंदाजे 10-12 मिमी पर्यंत आणि स्टेनलेस स्टील ट्यूबच्या भिंतींना योग्य परिस्थितीत अंदाजे 5-6 मिमी पर्यंत कापू शकते. ही आकडेवारी हमी मर्यादेपेक्षा संदर्भ मूल्ये आहेत. वास्तविक परिणाम ट्यूब प्रोफाइल, मटेरियल ग्रेड, गॅस प्रेशर, नोजल निवड, कटिंग स्पीड, एज क्वालिटी आवश्यकता आणि मशीन कॉन्फिगरेशन यावर अवलंबून असतात.
हे लेसर ट्यूब कटिंगमध्ये प्रवेश करणाऱ्या कार्यशाळेसाठी, समर्पित ट्यूब-प्रक्रिया उपकरणे जोडणारे कारखाने आणि लहान-बॅच किंवा मध्यम-बॅच ऑर्डर हाताळणाऱ्या उत्पादकांसाठी योग्य आहे.
खालील मूल्ये सामान्य ट्यूब अनुप्रयोगांसाठी सामान्य संदर्भ श्रेणी आहेत:
|
साहित्य |
ठराविक 3kW संदर्भ कटिंग जाडी |
अर्ज नोट्स |
|
कार्बन स्टील |
अंदाजे 0.8-12 मिमी |
ऑक्सिजन कटिंग सामान्यतः जाड विभागांसाठी वापरली जाते; जेव्हा क्लिनर एज आवश्यक असेल तेव्हा नायट्रोजन निवडले जाऊ शकते |
|
स्टेनलेस स्टील |
अंदाजे 0.8-6 मिमी |
नायट्रोजन सामान्यतः ऑक्सिडेशन कमी करण्यासाठी आणि काठाचे स्वरूप सुधारण्यासाठी वापरले जाते |
|
गॅल्वनाइज्ड स्टील |
अंदाजे 0.8-5 मिमी |
कटिंग पॅरामीटर्स कोटिंग वर्तन आणि धूर नियंत्रणासाठी जबाबदार असावेत |
|
ॲल्युमिनियम |
अंदाजे 0.8-4 मिमी |
वास्तविक क्षमता मिश्रधातू, नळीची भूमिती आणि उष्णतेचा अपव्यय यावर अवलंबून असते |
|
पितळ किंवा तांबे |
अंदाजे 0.8-3 मिमी |
योग्य लेसर स्त्रोत, कटिंग हेड, गॅस आणि पॅरामीटर कॉन्फिगरेशन आवश्यक आहे |
लहान-व्यासाच्या नळ्या, जटिल प्रोफाइल, उच्च-गती उत्पादन किंवा कठोर धार-गुणवत्तेच्या आवश्यकतांसाठी कमाल व्यावहारिक जाडी कमी असू शकते. अंतिम पुष्टीकरणापूर्वी खरेदीदाराच्या वास्तविक ट्यूबचा वापर करून कटिंग चाचणीची शिफारस केली जाते.
भिंतीची जाडी, सामग्रीचा दर्जा, नळीचा आकार, कटिंग गॅस, नोजलचा व्यास, फोकल पोझिशन आणि आवश्यक काठाच्या गुणवत्तेनुसार कटिंगचा वेग बदलतो. खालील मूल्ये सामान्य ट्यूब सामग्रीच्या सरळ विभागांसाठी सामान्य संदर्भ श्रेणी आहेत:
|
साहित्य आणि जाडी |
3kW लेसरसह संदर्भ कटिंग गती |
|
कार्बन स्टील, 2 मिमी |
अंदाजे 4-8 मी/मिनिट |
|
कार्बन स्टील, 4 मिमी |
अंदाजे 2-4 मी/मिनिट |
|
कार्बन स्टील, 6 मिमी |
अंदाजे 1.2-2.5 मी/मिनिट |
|
कार्बन स्टील, 10 मिमी |
अंदाजे 0.5-1.2 मी/मिनिट |
|
स्टेनलेस स्टील, 2 मिमी |
अंदाजे 3-6 मी/मिनिट |
|
स्टेनलेस स्टील, 4 मिमी |
अंदाजे 1.2-2.5 मी/मिनिट |
|
स्टेनलेस स्टील, 6 मिमी |
अंदाजे 0.5-1.2 मी/मिनिट |
|
गॅल्वनाइज्ड स्टील, 2 मिमी |
अंदाजे 3-6 मी/मिनिट |
|
ॲल्युमिनियम, 2 मिमी |
अंदाजे 4-8 मी/मिनिट |
हे वेग केवळ प्राथमिक मूल्यांकनासाठी आहेत. होल कटिंग, स्लॉटिंग, तीक्ष्ण कोपरे, लहान आकृतिबंध आणि एंड ट्रिमिंगसाठी साधारणपणे सरळ रेषेच्या कटिंगपेक्षा कमी वेग आवश्यक असतो. मशिन कॉन्फिगरेशनची तुलना करताना खरेदीदारांनी कटिंग स्पीड आणि फिनिश एज क्वालिटी या दोन्हीचे मूल्यांकन केले पाहिजे.
लेझर पॉवर केवळ जास्तीत जास्त पॉवरऐवजी आवश्यक सामग्रीची जाडी, उत्पादन गती आणि कामाच्या भारानुसार निवडली पाहिजे.
|
लेझर पॉवर |
ठराविक अनुप्रयोग श्रेणी |
फायदे |
मर्यादा |
|
2kW |
पातळ कार्बन स्टील, स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील आणि लाईट-ड्युटी ट्यूब वर्क |
कमी प्रारंभिक गुंतवणूक आणि कमी ऑपरेटिंग मागणी |
मध्यम किंवा जाड ट्यूबसाठी कमी कटिंग जाडी आणि हळूवार प्रक्रिया |
|
3kW |
लहान आणि मध्यम आकाराच्या फॅब्रिकेशनसाठी सामान्य उद्देश ट्यूब कटिंग |
संतुलित कटिंग क्षमता, वेग, किंमत आणि अनुप्रयोग लवचिकता |
वारंवार जाड-भिंतीच्या उत्पादनासाठी पुरेसे असू शकत नाही |
|
4kW |
उच्च-खंड उत्पादन आणि जाड कार्बन किंवा स्टेनलेस स्टील ट्यूब |
उच्च कटिंग गती आणि जास्त जाडी मार्जिन |
उच्च उपकरणाची किंमत, वीज मागणी आणि ऑपरेटिंग आवश्यकता |
2kW मशिनच्या तुलनेत, 3kW मॉडेल सामान्यत: विस्तृत प्रक्रिया श्रेणी आणि मध्यम-जाडीच्या नळ्यांसाठी उच्च उत्पादकता प्रदान करते. 4kW मशीनच्या तुलनेत, हे सहसा कमी गुंतवणूक आणि अधिक किफायतशीर ऑपरेशन देते, काही वेग आणि कमाल जाडी क्षमता सोडून देते.
मुख्यतः पातळ-भिंतीच्या फर्निचर ट्यूबवर प्रक्रिया करणाऱ्या खरेदीदारांसाठी, 2kW प्रणाली पुरेशी असू शकते. मध्यम-जाडीचे कार्बन स्टील आणि स्टेनलेस स्टीलच्या नळ्या असलेल्या मिश्र ऑर्डरसाठी, 3kW ही बहुतेक वेळा व्यावहारिक निवड असते. जाड ट्यूब किंवा उच्च-वॉल्यूम ऑर्डरच्या सतत उत्पादनासाठी, 4kW कॉन्फिगरेशन चांगली उत्पादकता प्रदान करू शकते.
इकॉनॉमिकल फायबर लेझर ट्यूब कटिंग मशीन अंतिम कॉन्फिगरेशननुसार गोल, चौरस, आयताकृती आणि निवडलेल्या विशेष प्रोफाइलला समर्थन देते. लागू सामग्रीमध्ये कार्बन स्टील, स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील, ॲल्युमिनियम आणि इतर लेसर-कट्टेबल धातूंचा समावेश असू शकतो.
वास्तविक कटिंग श्रेणी सामग्रीचा दर्जा, भिंतीची जाडी, ट्यूब प्रोफाइल, कटिंग गॅस, आवश्यक काठ गुणवत्ता आणि उत्पादन गती यावर अवलंबून असते.
डिजिटल प्रोग्रामिंग ऑपरेटरना प्रत्येक डिझाईनसाठी समर्पित यांत्रिक टूलिंग तयार न करता ट्यूबची लांबी, होल पोझिशन्स, आकृतिबंध आणि शेवटचे आकार बदलू देते. हे मशीनला पुनरावृत्ती उत्पादन, सानुकूलित फॅब्रिकेशन, प्रोटोटाइप आणि मिश्र ऑर्डरसाठी योग्य बनवते.

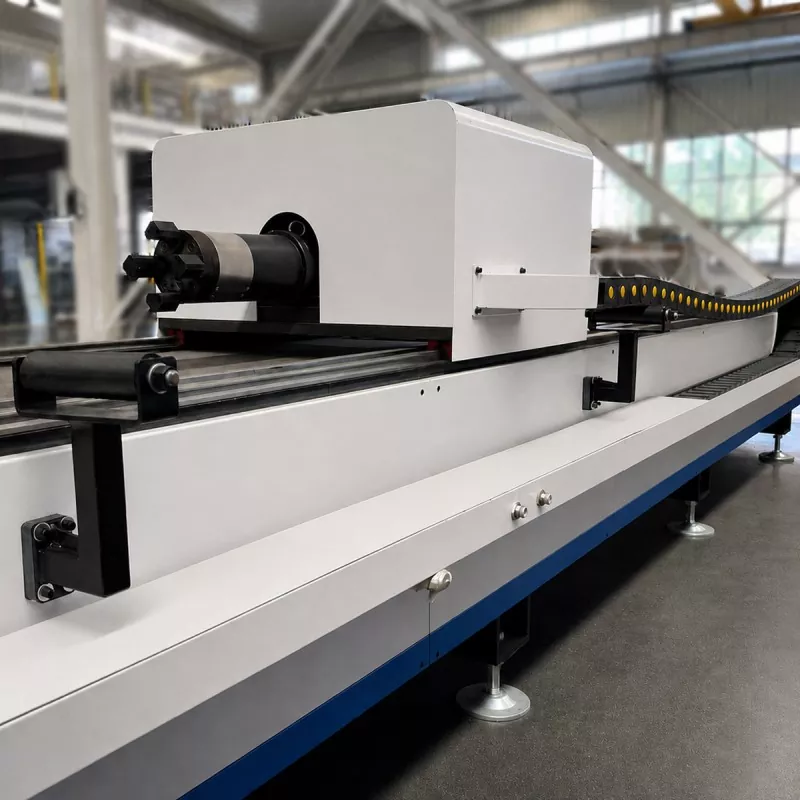

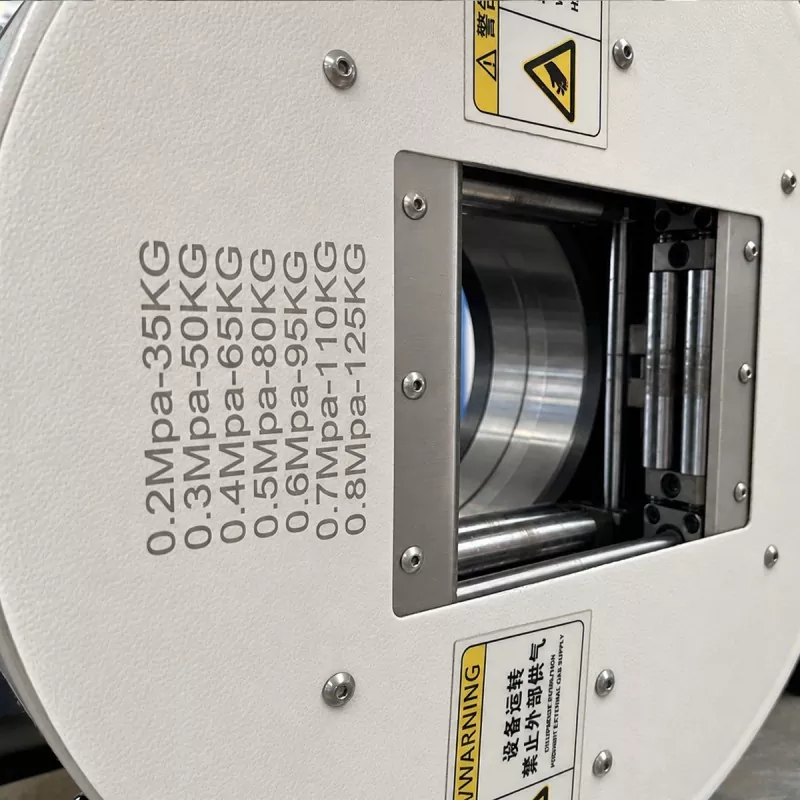

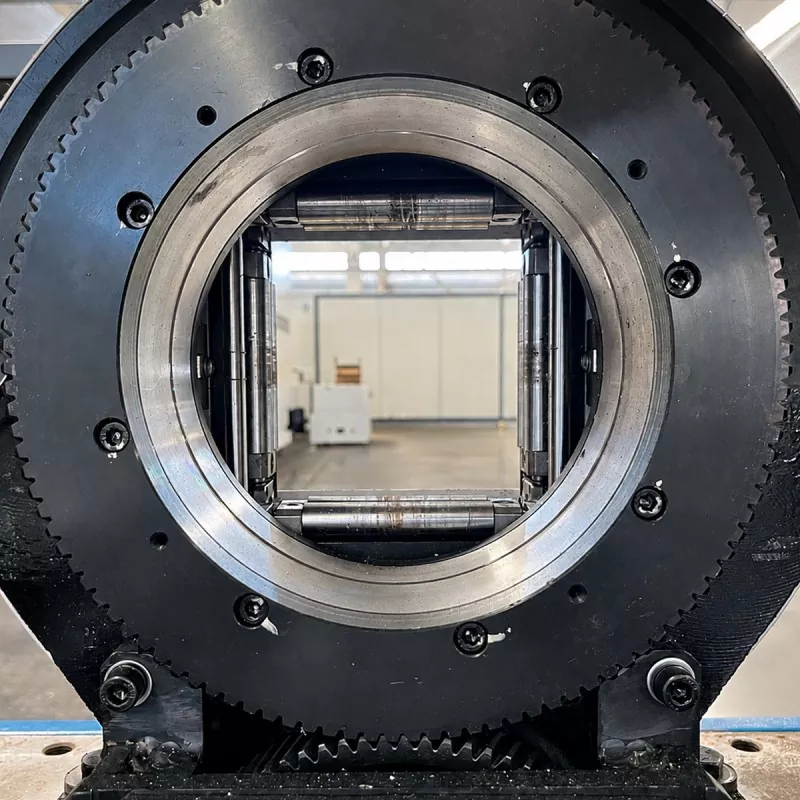

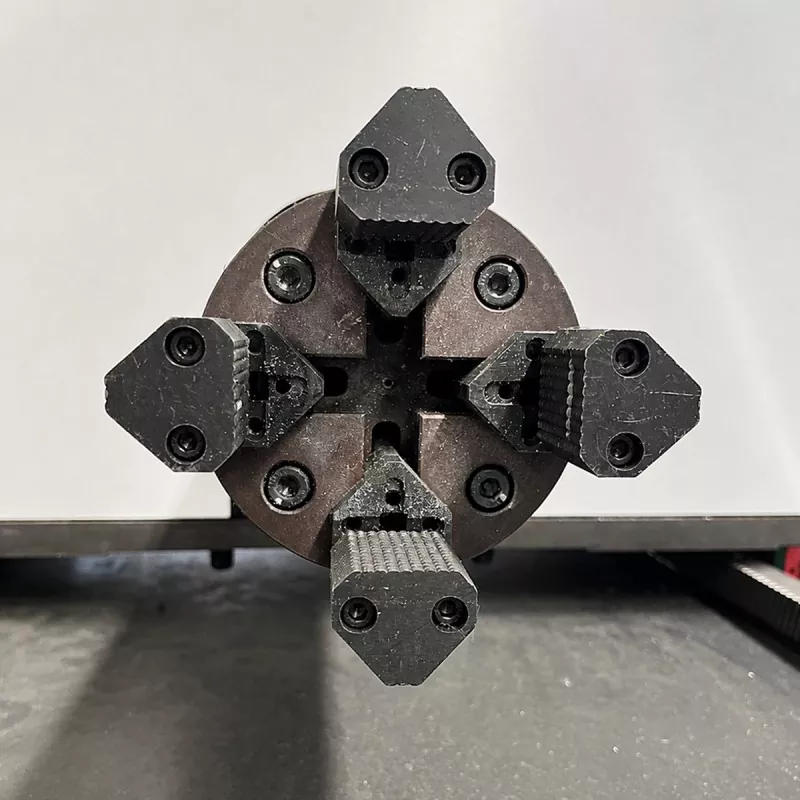

युनिव्हर्सल चक गोल आणि चौकोनी नळ्या सामावून घेतो, वेगवेगळ्या वर्कपीसमधील फिक्स्चर बदल कमी करण्यास मदत करतो. स्थिर क्लॅम्पिंग ट्यूबच्या अनेक बाजूंच्या भोक, स्लॉट, आकृतिबंध आणि कट यांच्या अचूक कटिंगला समर्थन देते.
चक गती 120 rpm पर्यंत पोहोचू शकते.
योग्य भागांसाठी, मशीन एका प्रोग्राम केलेल्या प्रक्रियेमध्ये मोजमाप संबंधित तयारी, कटिंग, ड्रिलिंग, स्लॉटिंग आणि एंड ट्रिमिंग एकत्र करू शकते. यामुळे मॅन्युअल मार्किंग, वारंवार क्लॅम्पिंग, वर्कपीस ट्रान्सफर आणि दुय्यम मशीनिंग कमी होऊ शकते.
वास्तविक सुधारणा ट्यूब भूमिती, साहित्य, उत्पादन खंड आणि विद्यमान कार्यप्रवाह यावर अवलंबून असते.
इकॉनॉमिकल फायबर लेझर ट्यूब कटिंग मशीन मेटल फर्निचर ऍप्लिकेशन्ससाठी योग्य आहे जसे की टेबल, खुर्च्या, शेल्व्हिंग, बेड फ्रेम्स आणि इतर ट्यूबलर फर्निचर घटक.
फिटनेस उपकरणांसाठी, ते जिम उपकरणांमध्ये वापरल्या जाणाऱ्या फ्रेम्स, ब्रॅकेट्स, सपोर्ट्स आणि कनेक्शन भागांवर प्रक्रिया करू शकते.
ऑटोमोटिव्ह घटकांच्या उत्पादनामध्ये, ते निवडक ट्यूबलर स्ट्रक्चर्स, कंस, समर्थन आणि बनावट वाहन भागांसाठी वापरले जाऊ शकते.
कृषी यंत्रसामग्रीसाठी, ठराविक अनुप्रयोगांमध्ये फ्रेम, गार्ड, सपोर्ट आणि कनेक्टिंग घटक समाविष्ट असतात.
कन्स्ट्रक्शन स्ट्रक्चर मॅन्युफॅक्चरिंगमध्ये, ते स्ट्रक्चरल ट्यूब, हँडरेल्स, सपोर्ट आणि फ्रेमवर्क घटकांवर प्रक्रिया करू शकते.
सामान्य मेटल फॅब्रिकेशनसाठी, मशीन सानुकूलित भाग, प्रोटोटाइप, कॉन्ट्रॅक्ट मॅन्युफॅक्चरिंग आणि मिश्र ऑर्डरसाठी योग्य आहे.

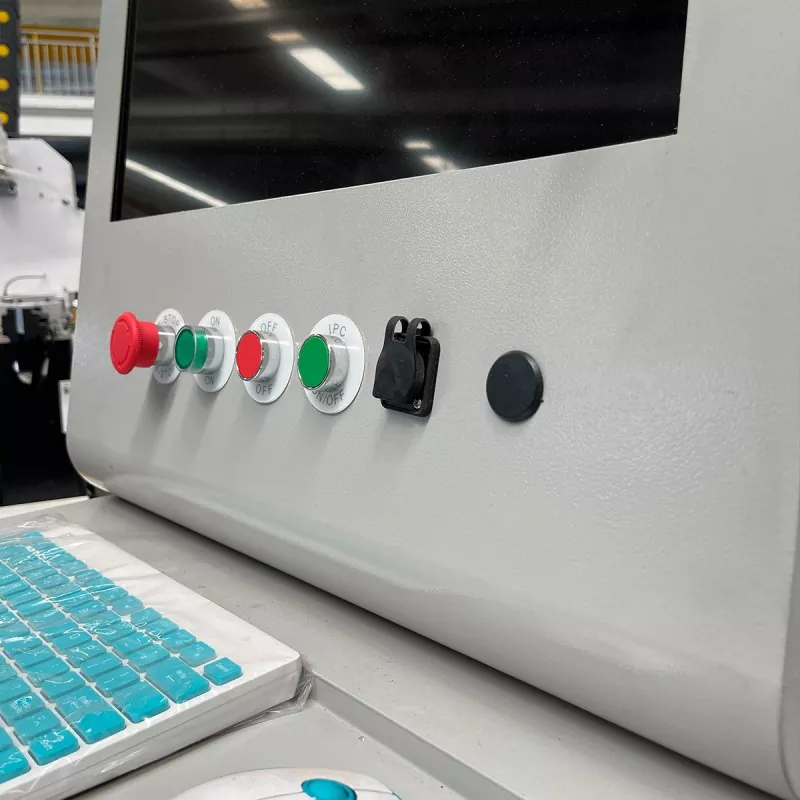

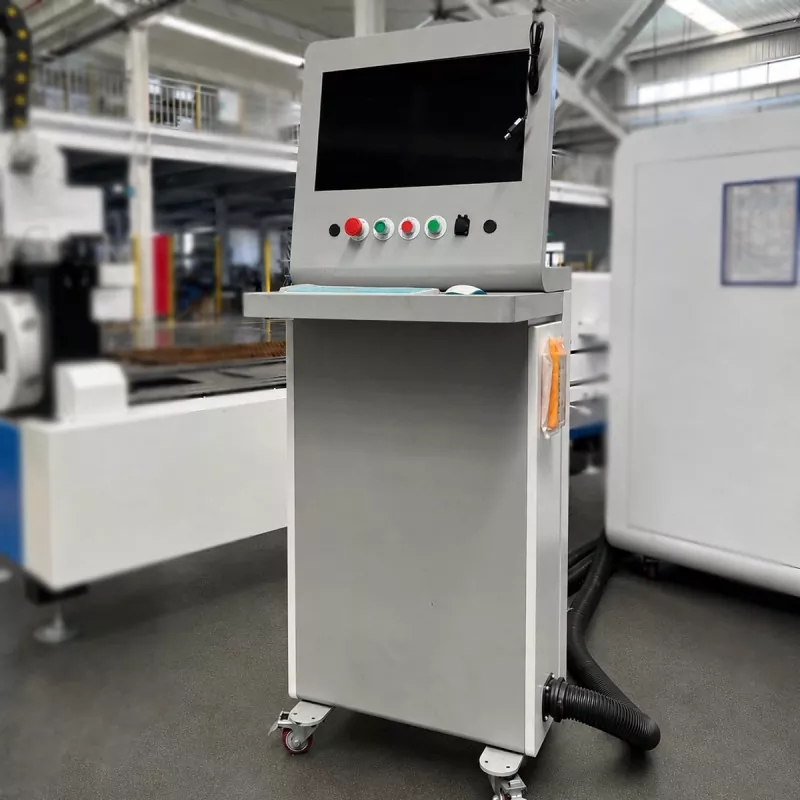

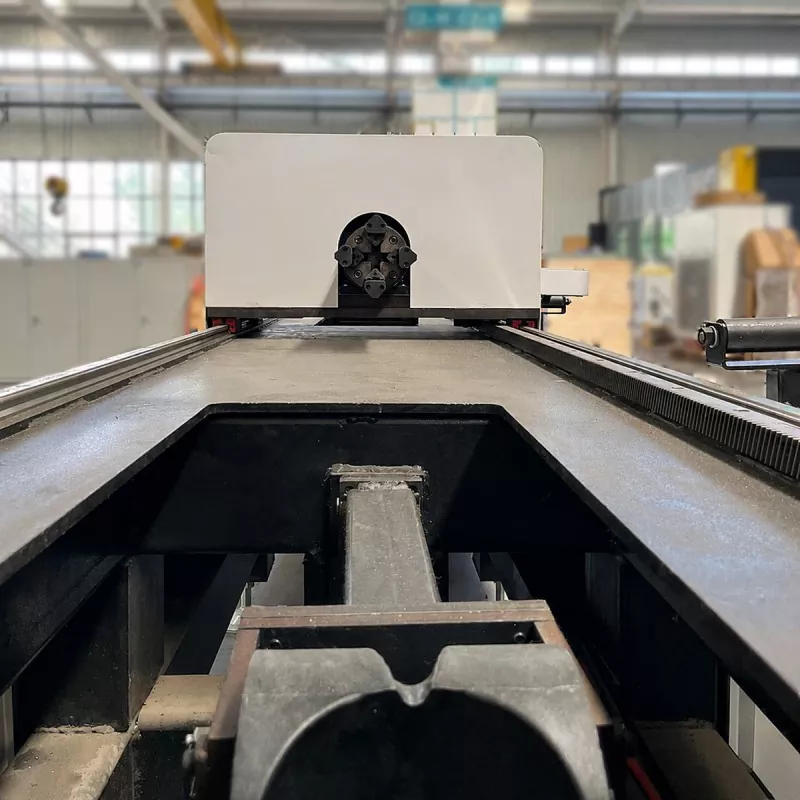

दैनंदिन ऑपरेशन आणि तपासणीसाठी मशीन लोडिंग क्षेत्र, चक सिस्टम आणि कटिंग झोनमध्ये प्रवेश प्रदान करते. ऑपरेटर उत्पादन रेखाचित्रांनुसार प्रोग्राम बदलू शकतात, जे वारंवार उत्पादन बदलांसह उत्पादकांसाठी उपयुक्त आहे.
नियमित देखभालीमध्ये चक, मार्गदर्शक घटक, कटिंग हेड प्रोटेक्शन, कूलिंग सिस्टम, गॅस सिस्टम, स्नेहन बिंदू आणि इलेक्ट्रिकल कनेक्शनची तपासणी आणि साफसफाईचा समावेश असावा. नोझल, संरक्षक लेन्स आणि इतर उपभोग्य वस्तू तपासल्या पाहिजेत आणि आवश्यक तेव्हा बदलल्या पाहिजेत.
अंतिम कॉन्फिगरेशन केवळ लेसर पॉवरऐवजी वास्तविक अनुप्रयोगानुसार निवडले पाहिजे.
कोटेशनची विनंती करण्यापूर्वी, खरेदीदारांनी ट्यूबचा आकार आणि परिमाणे, ट्यूबचा जास्तीत जास्त आणि किमान आकार, ट्यूबची लांबी, सामग्री आणि भिंतीची जाडी, अपेक्षित उत्पादन मात्रा, ठराविक भाग रेखाचित्रे, आवश्यक कटिंग गती, काठ गुणवत्ता आवश्यकता, कार्यशाळेची जागा आणि वीज पुरवठा, कटिंग गॅस आणि सहायक उपकरणांची पुष्टी केली पाहिजे.
अंतिम उपकरणे निवडण्यापूर्वी खरेदीदाराच्या वास्तविक सामग्री आणि रेखाचित्रांवर आधारित कटिंग नमुना घेण्याची शिफारस केली जाते.
|
आयटम |
तपशील |
|
लेसर शक्ती |
3kW |
|
जास्तीत जास्त ट्यूब व्यास |
120 मिमी |
|
जास्तीत जास्त ट्यूब लांबी |
6100 मिमी |
|
लागू ट्यूब आकार |
गोलाकार, चौरस, आयताकृती आणि निवडलेले प्रोफाइल |
|
संदर्भ जास्तीत जास्त कार्बन स्टील जाडी |
अंदाजे 10-12 मिमी, सामग्री आणि प्रक्रिया परिस्थितींच्या अधीन |
|
संदर्भ जास्तीत जास्त स्टेनलेस स्टील जाडी |
अंदाजे 5-6 मिमी, सामग्री आणि प्रक्रिया परिस्थितींच्या अधीन |
|
चक गती |
120 rpm पर्यंत |
|
प्रवेग |
1.0G पर्यंत |
|
स्थिती अचूकता |
±0.03 मिमी |
|
स्थिती अचूकतेची पुनरावृत्ती करा |
±0.03 मिमी |
|
मुख्य प्रक्रिया कार्ये |
ट्यूब कटिंग, होल कटिंग, स्लॉटिंग, कॉन्टूर कटिंग आणि एंड ट्रिमिंग |
|
ठराविक साहित्य |
कार्बन स्टील, स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील, ॲल्युमिनियम आणि इतर योग्य धातू |
सामग्री, ट्यूब परिमाणे, भिंतीची जाडी, कटिंग गॅस, आवश्यक काठ गुणवत्ता आणि उत्पादन लक्ष्यानुसार अंतिम कटिंग जाडी आणि गतीची पुष्टी केली पाहिजे.
हे कार्बन स्टील, स्टेनलेस स्टील, गॅल्वनाइज्ड स्टील, ॲल्युमिनियम आणि इतर योग्य लेसर-कट्टेबल धातूंसाठी कॉन्फिगर केले जाऊ शकते. वास्तविक क्षमता मटेरियल ग्रेड, जाडी, ट्यूब प्रोफाइल, कटिंग गॅस आणि एज क्वालिटी आवश्यकतांवर अवलंबून असते.
सामान्य संदर्भ म्हणून, 3kW मॉडेल कार्बन स्टील ट्यूबच्या भिंतींवर अंदाजे 10-12 मिमी पर्यंत आणि स्टेनलेस स्टील ट्यूबच्या भिंतींवर योग्य परिस्थितीत अंदाजे 5-6 मिमी पर्यंत प्रक्रिया करू शकते. ही मूल्ये सार्वत्रिक मर्यादा नाहीत. खरेदीदाराची सामग्री, ट्यूब परिमाणे आणि आवश्यक काठ गुणवत्ता यांच्या चाचणीद्वारे वास्तविक कामगिरीची पुष्टी करणे आवश्यक आहे.
सामान्य पातळ आणि मध्यम-जाडीच्या नळ्यांसाठी, संदर्भ गती सामग्री आणि जाडीवर अवलंबून अंदाजे 0.5 ते 8 मी/मिनिट असू शकते. उदाहरणार्थ, 2 मिमी कार्बन स्टील अंदाजे 4-8 मीटर/मिनिटपर्यंत पोहोचू शकते, तर 6 मिमी स्टेनलेस स्टील अंदाजे 0.5-1.2 मीटर/मिनिट वेगाने काम करू शकते. होल कटिंग, स्लॉटिंग, कोपरे आणि गुंतागुंतीच्या आराखड्यांसाठी साधारणपणे कमी वेग आवश्यक असतो.
मानक अनुप्रयोगामध्ये गोल, चौरस आणि आयताकृती नळ्या समाविष्ट आहेत. निवडलेल्या विशेष प्रोफाइल त्यांच्या परिमाण आणि क्लॅम्पिंग आवश्यकतांची पुष्टी केल्यानंतर देखील शक्य होऊ शकतात.
जास्तीत जास्त ट्यूब व्यास 120 मिमी आहे, आणि जास्तीत जास्त ट्यूब लांबी 6100 मिमी आहे. ट्यूबचा आकार, भिंतीची जाडी, लोडिंग पद्धत आणि अंतिम कॉन्फिगरेशननुसार वापरण्यायोग्य श्रेणीची पुष्टी केली पाहिजे.
होय. इकॉनॉमिकल फायबर लेझर ट्यूब कटिंग मशिन छिद्र कटिंग, स्लॉटिंग, कंटूर कटिंग आणि एंड ट्रिमिंग व्यतिरिक्त ट्यूब्सला लांबीपर्यंत कापणे करू शकते.
3kW लेसर स्त्रोत अनेक सामान्य ट्यूब-प्रक्रिया अनुप्रयोगांसाठी योग्य आहे. मध्यम-जाडीच्या नळ्यांसाठी 2kW प्रणालीपेक्षा हे सामान्यतः अधिक सक्षम आहे आणि मध्यम उत्पादन आवश्यकतांसाठी 4kW प्रणालीपेक्षा अधिक किफायतशीर आहे. योग्य निवड सामग्री, जाडी, ट्यूब आकार, कटिंग गती, उत्पादन खंड आणि काठ गुणवत्ता यावर अवलंबून असते. खरेदीदारांनी मूल्यमापनासाठी वास्तविक वर्कपीस माहिती प्रदान केली पाहिजे.
2kW निवडा जेव्हा बहुतेक कामांमध्ये पातळ-भिंतीच्या नळ्या असतात आणि गुंतवणूक नियंत्रणाला प्राधान्य असते. सामान्य कार्बन स्टील, स्टेनलेस स्टील आणि गॅल्वनाइज्ड ट्यूब ऍप्लिकेशन्सच्या संतुलित श्रेणीसाठी 3kW निवडा. उच्च उत्पादन गती, दाट साहित्य किंवा सतत हेवी-ड्युटी ऑपरेशन आवश्यक असताना 4kW निवडा.
सांगितलेल्या स्थितीची अचूकता ±0.03 मिमी आहे, ±0.03 मिमीच्या पुनरावृत्ती स्थिती अचूकतेसह. वास्तविक भागाची अचूकता ट्यूब सरळपणा, क्लॅम्पिंग, मशीन कॅलिब्रेशन, कटिंग पॅरामीटर्स आणि प्रोग्राम सेटिंग्जवर देखील अवलंबून असते.
EVER VIEW ग्राहकांना मशीन निवड, कॉन्फिगरेशन, ऍप्लिकेशन मूल्यांकन, नमुना कटिंग आणि प्री-शिपमेंट तयारीसह समर्थन देते.
ग्राहक तांत्रिक पुनरावलोकनासाठी ट्यूब परिमाणे, साहित्य, जाडी, उत्पादन आवश्यकता आणि रेखाचित्रे प्रदान करू शकतात. विशिष्ट ट्यूब-प्रोसेसिंग गरजांनुसार सानुकूलित कॉन्फिगरेशनवर देखील चर्चा केली जाऊ शकते.
हे किफायतशीर 3kW ट्यूब लेसर कटर गुंतवणूक, प्रक्रिया क्षमता आणि दैनंदिन उपयोगिता यामध्ये व्यावहारिक संतुलन देते. सामान्य धातूच्या नळ्यांसाठी फायबर लेसर सोल्यूशन, कार्बन स्टीलसाठी अंदाजे 10-12 मिमी आणि स्टेनलेस स्टीलसाठी 5-6 मिमी, लवचिक डिजिटल प्रोग्रामिंग, युनिव्हर्सल क्लॅम्पिंग आणि कमी केलेल्या दुय्यम ऑपरेशन्ससाठी फायबर लेसर सोल्यूशन आवश्यक असलेल्या खरेदीदारांसाठी हे योग्य आहे.
2kW मशीनच्या तुलनेत, ते मध्यम-जाडीच्या सामग्रीसाठी अधिक क्षमता प्रदान करते. 4kW मशीनच्या तुलनेत, ते खरेदीदारांसाठी अधिक किफायतशीर उपाय देऊ शकते ज्यांना जास्तीत जास्त जाडी किंवा सतत हाय-स्पीड उत्पादनाची आवश्यकता नसते.
ट्यूब कटिंग मशीन निवडणे हे केवळ वैशिष्ट्यांऐवजी वास्तविक वर्कपीसवर आधारित असावे.
तुमचा ट्यूब आकार, साहित्य, जाडी, लांबी, उत्पादन खंड, आवश्यक कटिंग गती आणि अनुप्रयोग मूल्यांकन आणि मशीन कॉन्फिगरेशनसाठी भाग रेखाचित्रे पहा.
